組網的特點是將三層轉發的裝置由路由器替換為三層交換機，來實現了 VLAN間互通。
組網需求
企業的不同部門擁有相同的業務，如上網、 VoIP 等業務，且各個部門中的使用者位於不同的網段。目前存在不同的部門中相同的業務所屬的 VLAN不相同， 現需要實現不同 VLAN中的使用者相互通訊。

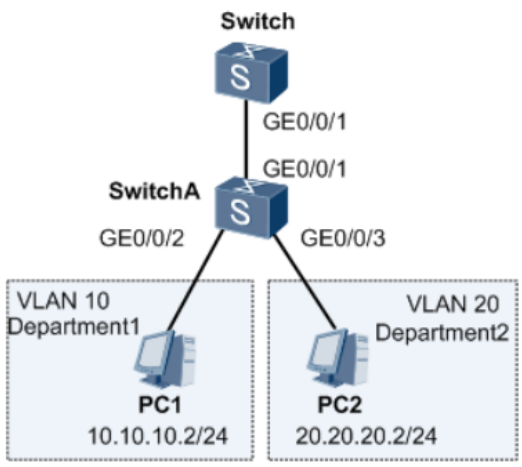

部門 2 中擁有相同的業務上網業務，但是屬於不同的 VLAN且位於
不同的網段。現需要實現部門 1 與部門 2 的使用者互通。
配置思路
採用如下的思路配置 VLAN間通過 VLANIF介面通訊：

1. 在交換機上建立 VLAN，確定使用者所屬的 VLAN。
2. 在交換機上配置允許使用者所屬的 VLAN通過當前二層埠。
3. 在三層交換機上建立 VLANIF介面並配置 IP 地址，實現三層互通。
   資料準備
   為完成此配置例，需準備如下的資料：
   在 Switch 上配置介面 GE0/0/1 加入 VLAN10和 VLAN20。
   在 Switch 上配置 VLANIF10 的 IP 地址為 10.10.10.2/24 。
   在 Switch 上配置 VLANIF20 的 IP 地址為 20.20.20.2/24 。
   在 SwitchA 上配置介面 GE0/0/1 加入 VLAN10和 VLAN20。
   在 SwitchA 上配置介面 GE0/0/2 加入 VLAN10。
   在 SwitchA 上配置介面 GE0/0/3 加入 VLAN20。

操作步驟

1. 配置 Switch
   建立 VLAN
   system-view
   [Quidway] vlan batch 10 20
   配置介面加入 VLAN
   [Quidway] interface gigabitethernet 0/0/1
   [Quidway-GigabitEthernet0/0/1] port link-type trunk
   [Quidway-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 20
   [Quidway-GigabitEthernet0/0/1] quit
   配置 VLANIF介面的 IP 地址
   [Quidway] interface vlanif 10
   [Quidway-Vlanif10] ip address 10.10.10.2 24
   [Quidway-Vlanif10] quit
   [Quidway] interface vlanif 20
   [Quidway-Vlanif20] ip address 20.20.20.2 24
   [Quidway-Vlanif20] quit
   配置 SwitchA
   建立 VLAN
   system-view
   [Quidway] vlan batch 10 20
   配置介面加入 VLAN
   [Quidway] interface gigabitethernet 0/0/1
   [Quidway-GigabitEthernet0/0/1] port link-type trunk
   [Quidway-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 20
   [Quidway-GigabitEthernet0/0/1] quit
   [Quidway] interface gigabitethernet 0/0/2
   [Quidway-GigabitEthernet0/0/2] port link-type access
   [Quidway-GigabitEthernet0/0/2] port default vlan 10
   [Quidway-GigabitEthernet0/0/2] quit
   [Quidway] interface gigabitethernet 0/0/3
   [Quidway-GigabitEthernet0/0/3] port link-type access
   [Quidway-GigabitEthernet0/0/3] port default vlan 20
   [Quidway-GigabitEthernet0/0/3] quit
2. 檢查配置結果
   在 VLAN10中的 PC1上配置預設閘道器為 VLANIF10 介面的 IP 地址 10.10.10.2/24 。
   在 VLAN20中的 PC2上配置預設閘道器為 VLANIF20 介面的 IP 地址 20.20.20.2/24 。
   配置完成後， VLAN10內的 PC1與 VLAN20內的 PC2能夠相互訪問。
