OpenCV的Image Watch外掛安裝與使用

說來慚愧，一直覺得OpenCV在除錯方面不如MATLAB靈活方便，沒成想早OpenCV官方早就推出了一個叫Image Watch的外掛可用於除錯時顯示和監檢視像變量了。這裡簡單記錄一下外掛的下載安裝與基本使用方法，供大家參考。本文示例使用的環境為：Windows10系統+vs2015+OpenCV3.4。

Image Watch是Microsoft Visual Studio的一個外掛，它允許我們在除錯應用程式時視覺化記憶體中的影象（例如，cv :: Mat或IplImage_物件）。 這有助於跟蹤錯誤，或者幫助我們瞭解特定的程式碼片段正在做什麼（例如本文的示例程式碼中進行的變換）。

本文的主要內容：

• Image Watch外掛安裝需求
• 外掛下載和安裝方法
• 外掛的使用方法
• 示例程式碼

安裝該外掛需要如下條件

•      安裝了Update 1的Visual Studio 2012 Professional（或更高版本）。 可以在此處下載更新1。
•      在Windows機器上完成了OpenCV的安裝（教程：在Windows中安裝）。
•      能夠在Visual Studio中建立和構建OpenCV專案。

下載安裝Image Watch

雙擊下載的ImageWatch.vsix檔案，即可完成安裝。

使用Image Watch

Image Watch適用於任何使用OpenCV影象物件的現有專案（例如，cv::Mat）。 下面給出一個簡單的示例，載入一幅彩色影象，並將其轉換為反色。 所使用的開發環境為Windows10，Visual Studio 2015。首先建立一個控制檯應用程式專案，然後在下面插入原始碼。別忘了將目標平臺改為debug x64。

#include "stdafx.h"
#include "opencv.hpp"

using namespace cv;
int main()
{
	cv::Mat src, dst;
	src = cv::imread("E:/images/Lena.jpg");
	dst = src.clone();// 淺拷貝，共享資料區域，修改src2同時改變src1
	// 遍歷畫素
	for (int col = 0; col < width; col++)
	{
		for (int row = 0; row < height; row++)
		{
			Vec3b bgr = src.at<Vec3b>(row, col);
			bgr[0] = 255 - bgr[0];
			bgr[1] = 255 - bgr[1];
			bgr[2] = 255 - bgr[2];
			dst.at<Vec3b>(row, col) = bgr;
		}
	}

	imshow("src",src);
	imshow("-src", dst);
	cv::waitKey();
    return 0;

}



確保使用的是debug模式，並且在適當的位置設定的斷點，在本例中在第二個for迴圈的位置以及第一個imshow的位置分別設定斷點。除錯執行至斷點時即可啟用image watch外掛。如果沒有顯示Image Watch視窗，可以使用如下方法呼叫：選單欄->檢視->其他視窗->image watch，調出該外掛。

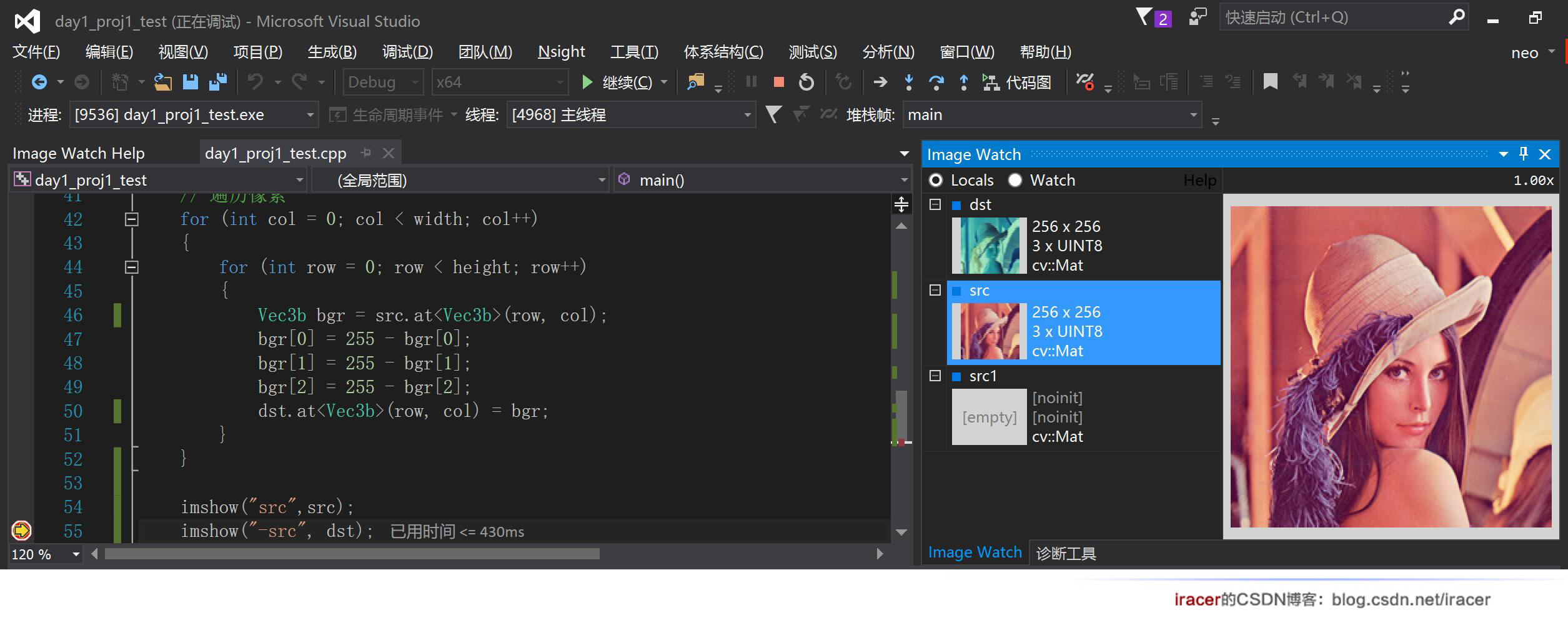

請注意，vs IDE內建的“本地”視窗將僅顯示文字。 而Image Watch外掛就像是另一個Locals視窗，但內建了一個影象檢視器。與Visual Studio的Locals視窗一樣，Image Watch可以停靠到Visual Studio IDE。 此外，Visual Studio將記住我們是否打開了Image Watch，以及它在除錯會話之間的位置。 也就是說只需執行此操作，下次開始除錯時，Image Watch將返回之前我們離開的位置。 上圖就是停靠的Image Watch視窗在斷點處的樣子。

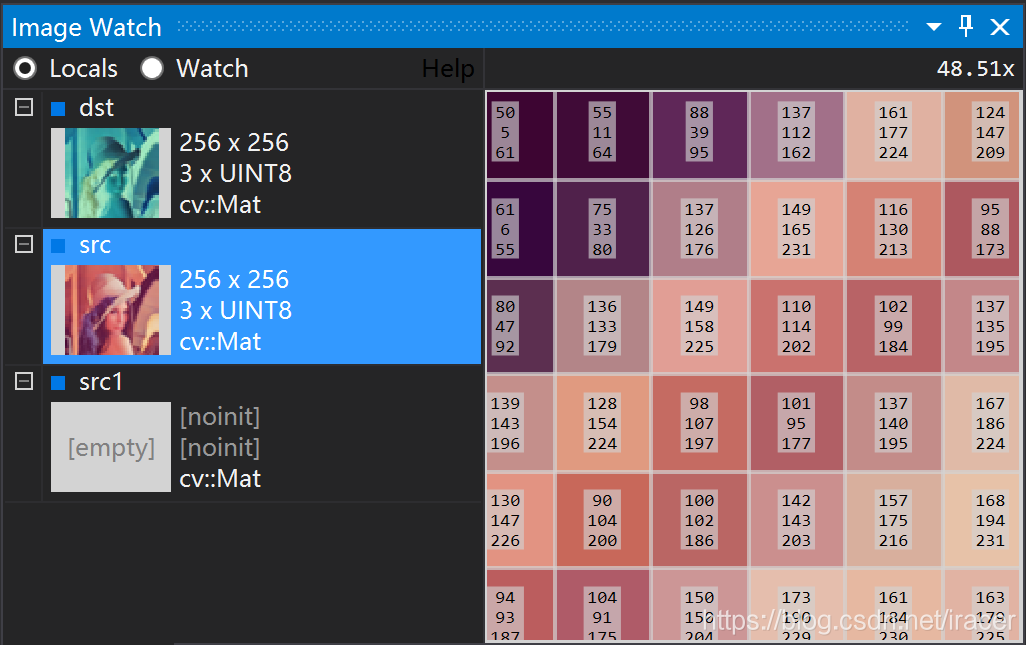

Image Watch視窗左上角的單選按鈕（Locals / Watch）選擇下面的影象列表中顯示的內容：Locals列出當前作用域中的所有OpenCV影象物件（此列表自動填充）。 Watch顯示已固定用於連續檢查的影象表示式。 影象列表顯示基本資訊，例如寬度，高度，通道數，以及縮圖（如果有）。 在我們的示例中，影象列表包含兩個本地影象變數，輸入和邊。

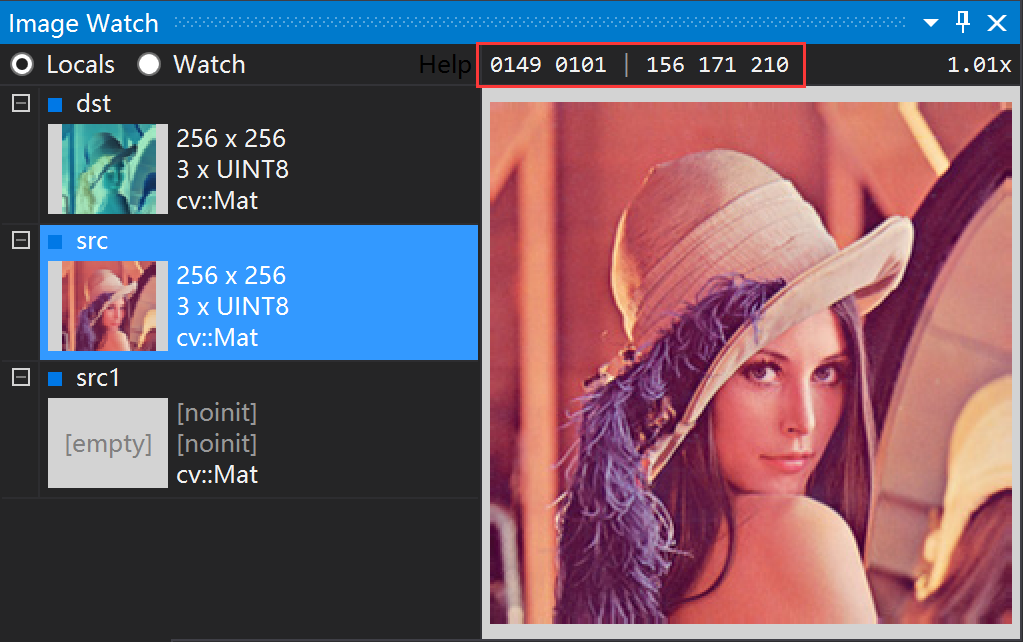

如果影象具有縮圖，則左鍵單擊該影象將在右側的影象檢視器中選擇它以進行詳細檢視。 檢視器允許平移（拖動滑鼠）和縮放（滑鼠滾輪）。 它還可以顯示當前滑鼠位置的畫素座標和色彩分量值，如下圖所示。

在影象上使用滾輪操作實現縮放，放大到一定尺寸後將同時顯示畫素的BGR分量，如上圖所示。

附加功能的使用

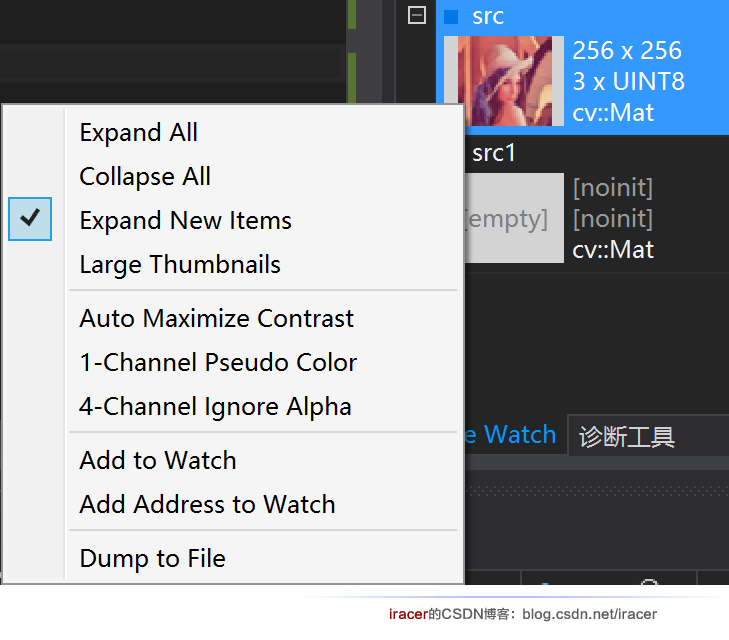

影象監視外掛在list欄某影象上單擊右鍵彈出選單，如下圖所示。選單項是：

右鍵選單各項功能說明：

• Expand All/Collapse All: 展開/全部摺疊，展開/摺疊當前列表中的所有專案
• Expand New Items: 展開新專案，控制是否最初展開或摺疊新列表專案
• Large Thumbnails: 大縮圖，在兩個縮圖大小之間切換
• Auto Maximize Contrast: 自動最大化對比度，如果未選中，則使用標準顏色對映規則將畫素值對映到顯示顏色。如果選中，則當前畫素資料的值範圍將對映到整個顯示顏色範圍（如Matlab的imagesc）。注意：此設定適用於所有影象。
• 1-Channel Pseudo Color: 1通道偽彩色，如果未選中，則單通道影象顯示為灰度。如果選中，則使用偽彩色圖（如Matlab的colormap jet）。注意：此設定適用於所有影象。
• 4-Channel Ignore Alpha: 4通道忽略Alpha，如果未選中，則四通道影象中的最後一個通道被解釋為alpha。如果選中，則忽略最後一個通道。
• Add to Watch: 新增到監視，將所選專案新增到監視列表
• Add Address to Watch: 新增要監視的地址，將所選項的地址新增到監視列表。這對於在不同堆疊幀上觀看影象很有用。
• Dump to File: 轉儲到檔案，將所選影象轉儲到檔案。支援的格式為PNG，JPG和BIN（Image Watch內部無損檔案格式）。BIN檔案僅適用於Image Watch;可以使用@file運算子將它們載入到監視列表中。

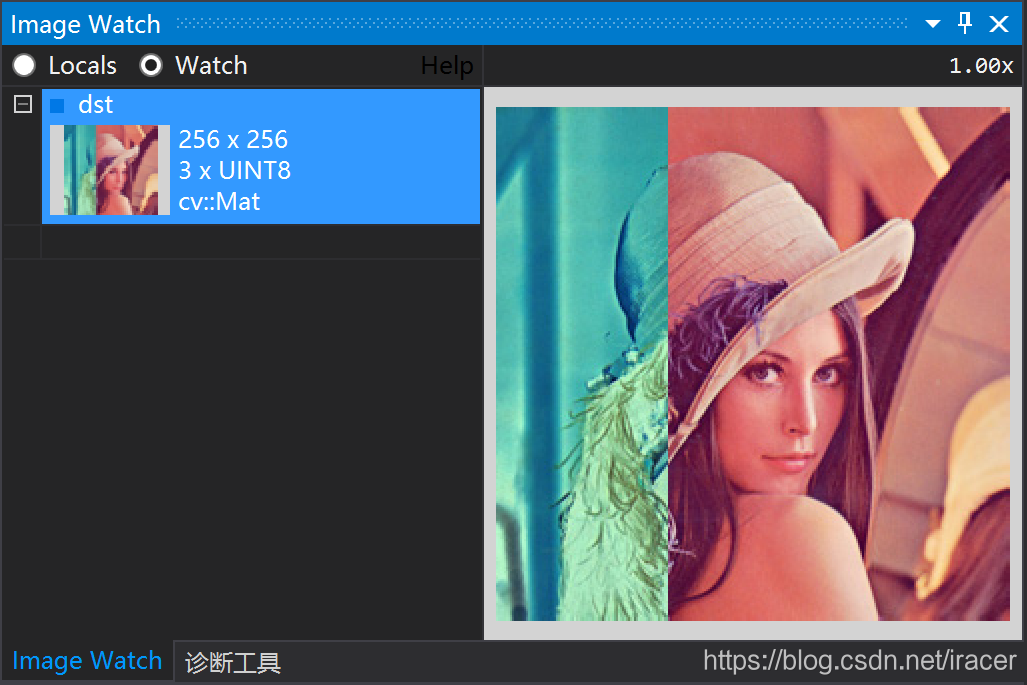

新增監視後可以逐步檢視監視物件的變化。

更多幫助可以直接點選外掛視窗中的help按鈕開啟幫助文件。
