截圖功能實現，Bitmap拼接、合併
阿新 • • 發佈：2018-12-21
最近，接到個需求，有個頁面要截圖，然後把截圖得到的圖片，以海報的形式分享出去。
簡單的說，步驟上是2步：1、截圖；2、對拿到的圖片進行處理，得到海報。最後的用三方SDK分享，這裡不做說明。
在說明之前，我們需要先了解點東西：
1、獲取螢幕區域
//獲取螢幕寬高的第一種方法。其中，getWidth和getHeight是過時方法 WindowManager wm = (WindowManager) getSystemService(WINDOW_SERVICE); screenWidth = wm.getDefaultDisplay().getWidth(); screenHeight = wm.getDefaultDisplay().getHeight(); //獲取螢幕寬高的第二種方法 DisplayMetrics metrics = new DisplayMetrics(); getWindowManager().getDefaultDisplay().getMetrics(metrics); int[] values={metrics.widthPixels, metrics.heightPixels };
2、獲取應用區域
Rect outRect = new Rect();
getWindow().getDecorView().getWindowVisibleDisplayFrame(outRect);
//整個螢幕，除去狀態列的高度
int x=outRect.height();
//狀態列的高度
int y=outRect.top;
其中，outRect.top 即是狀態列高度
3、獲取繪製區域
Rect outRect = new Rect(); activity.getWindow().findViewById(Window.ID_ANDROID_CONTENT).getDrawingRect(outRect);
用繪製區域的outRect.top - 應用區域的outRect.top 即是標題欄的高度
注：不要在onCreate中測量。會出現資料不準的問題
開始寫程式碼：

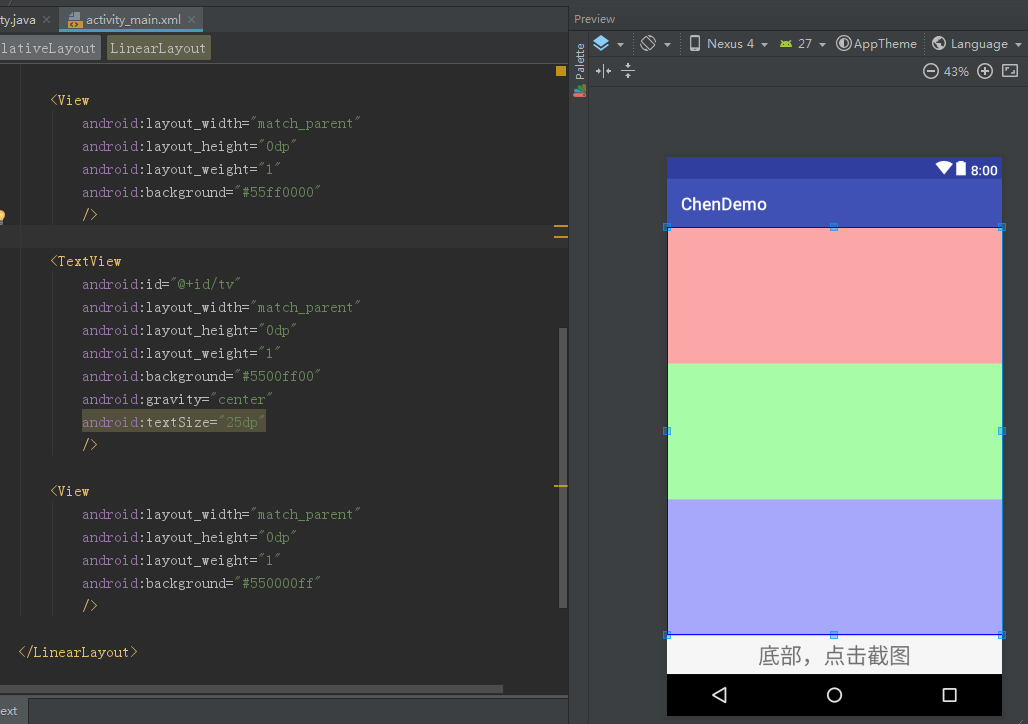

模擬介面的搭建程式碼，就不展示了，直接看圖就行
中間綠色的，是TextView，一會兒會用到，底部是一個點選按鈕。
activity中的程式碼如下：
import android.app.Activity; import android.graphics.Bitmap; import android.os.Bundle; import android.os.Environment; import android.view.View; import android.widget.TextView; import android.widget.Toast; import java.io.File; import java.io.FileOutputStream; public class MainActivity extends Activity { private TextView bottom_tv; private TextView tv; private String savePicPath = Environment.getExternalStorageDirectory().getAbsolutePath() + "/Achen/"; private int countNum = 0; @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); bottom_tv = (TextView) findViewById(R.id.bottom_tv); tv = (TextView) findViewById(R.id.tv); tv.setText(countNum + ""); bottom_tv.setOnClickListener(new View.OnClickListener() { @Override public void onClick(View v) { screenShot(MainActivity.this); } }); tv.setOnClickListener(new View.OnClickListener() { @Override public void onClick(View v) { countNum++; tv.setText(countNum + ""); } }); } /** * 截圖功能 */ private void screenShot(Activity activity) { View dView = activity.getWindow().getDecorView(); dView.setDrawingCacheEnabled(true); dView.buildDrawingCache(); Bitmap bmp = dView.getDrawingCache(); FileOutputStream fos_1 = null; if (bmp != null) { File saveFile = new File(savePicPath); if (!saveFile.exists()) { try { saveFile.mkdirs(); } catch (Exception e) { } } String picPath = savePicPath + "shot.jpg"; try { File file = new File(picPath); fos_1 = new FileOutputStream(file); bmp.compress(Bitmap.CompressFormat.JPEG, 100, fos_1); //如果有這句話，會報異常：java.lang.IllegalStateException: Can't compress a recycled bitmap //bmp.recycle(); fos_1.flush(); fos_1.close(); } catch (Exception e) { } } Toast.makeText(MainActivity.this,"處理結束",Toast.LENGTH_SHORT).show(); } }
為什麼定義FileOutputStream的時候，是 fos_1呢，因為下面會有2。

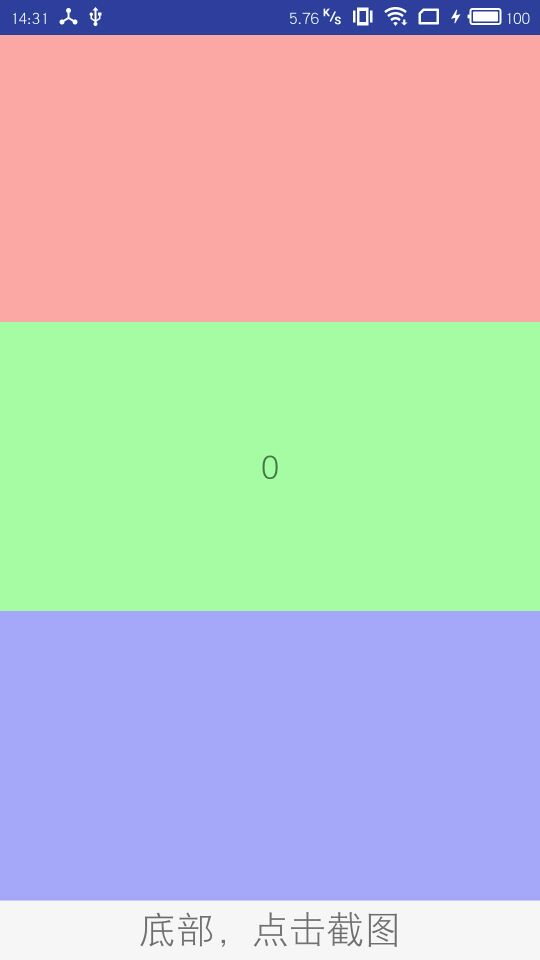

執行起來，我們會看到，手機上展示的情況是：
好，現在我們截圖，完成後，去資料夾下，會找到圖片：
螢幕是截下來了，但是，頂部，狀態列也截下來了。太醜了，現在需要去掉狀態列。

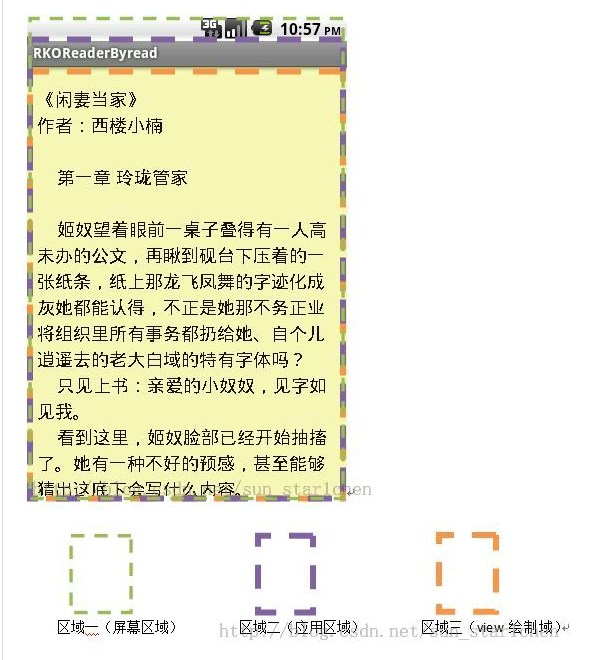

參考文章開頭圖片的說明，修改截圖方法為：
/**
* 截圖功能
*/
private void screenShot(Activity activity) {
View dView = activity.getWindow().getDecorView();
dView.setDrawingCacheEnabled(true);
dView.buildDrawingCache();
Bitmap bmp = dView.getDrawingCache();
Rect outRect = new Rect();
activity.getWindow().getDecorView().getWindowVisibleDisplayFrame(outRect);
int sW = outRect.width();
int sH = outRect.height();
Bitmap resultBitmap = null;
FileOutputStream fos_1 = null;
FileOutputStream fos_2 = null;
if (bmp != null) {
File saveFile = new File(savePicPath);
if (!saveFile.exists()) {
try {
saveFile.mkdirs();
} catch (Exception e) {
}
}
String picPath_1 = savePicPath + "shot.jpg";
String picPath_2 = savePicPath + "result.jpg";
try {
File file_1 = new File(picPath_1);
fos_1 = new FileOutputStream(file_1);
bmp.compress(Bitmap.CompressFormat.JPEG, 100, fos_1);
/**
* 從bmp上擷取一部分，作為一個新的bitmap。
* 擷取的這部分，擷取起點是座標（0，outRect.top）
* 擷取寬度是sW，高度是sH
*/
resultBitmap = Bitmap.createBitmap(bmp, 0, outRect.top, sW, sH);
File file_2 = new File(picPath_2);
fos_2 = new FileOutputStream(file_2);
resultBitmap.compress(Bitmap.CompressFormat.JPEG, 100, fos_2);
resultBitmap.recycle();
//如果有這句話，會報異常：java.lang.IllegalStateException: Can't compress a recycled bitmap
//bmp.recycle();
fos_1.flush();
fos_1.close();
} catch (Exception e) {
}
}
Toast.makeText(MainActivity.this, "處理結束", Toast.LENGTH_SHORT).show();
}
現在，我們去目標資料夾裡找result.jpg看看
狀態列沒有了，雖然頂部有一點狀態的剩餘，但是隻要控制擷取座標位置就行，這個沒什麼難度。
需求的第一步截圖完成了嗎？很遺憾的說，沒有。為什麼我中間綠色控制元件要專門設定成TextView呢？繼續看
現在，我做如下操作：
1、進入介面，介面展示數字：0。這個時候，我截圖，找到圖片，看到圖片上是0
2、回到介面，我繼續點選，讓數值增加，假如增加到5，截圖。
這個時候，去找到截圖的圖片，發現上面還是顯示的0，數值沒有變化！！！
其實，從上面bmp.recycle()；這句話沒有被註釋，重複截圖報異常，就能猜到了，我釋放了這次的圖片，下次走方法，我重新獲取了一次，卻還是提示我“使用了被釋放的bitmap”
結論：這種方法，只能是一次性的，第一次截圖的時候生成的，以後再怎麼截圖，都還是第一次截圖時候的樣子。
要實時截圖，上面方法不適用。其實實際開發中，上面的方法就沒辦法用。
換個思路。如果我要擷取的，不是整個螢幕，而是一個控制元件呢？或者說，我把控制元件的樣子畫下來，存起來，不就行了？
修改截圖方法為：
/**
* 截圖功能
*/
private void screenShot() {
//myll，是3個顏色控制元件的總控制元件，我要繪製他們3個
//建立一個空白的bitmap，他的寬高，就是控制元件myll的寬高
Bitmap bg = Bitmap.createBitmap(myll.getWidth(), myll.getHeight(), Bitmap.Config.ARGB_8888);
//初始化一個畫布，並制定畫布背景色
Canvas canvas = new Canvas(bg);
/*
* 這裡要加個白色背景。
* 如果不加，有時候會展示異常。
* 如：如果子控制元件有listView，listView添加了head，截圖的時候，head背景就是黑色
*/
canvas.drawColor(0xffffffff);
/**
* Manually render this view (and all of its children) to the given Canvas.
* The view must have already done a full layout before this function is
* called. When implementing a view, implement
* {@link #onDraw(android.graphics.Canvas)} instead of overriding this method.
* If you do need to override this method, call the superclass version.
*
* 翻譯：
* 手工將這個檢視(及其所有子檢視)呈現給給定的畫布。
* 在此函式之前，檢視必須已經完成了完整的佈局
* 呼叫。實現檢視時，請實現
* {@link #onDraw(android.graphics.Canvas)}，而不是覆蓋這個方法。
* 如果確實需要重寫此方法，則呼叫超類版本。
*/
myll.draw(canvas);
File saveFile = new File(savePicPath);
if (!saveFile.exists()) {
try {
saveFile.mkdirs();
} catch (Exception e) {
}
}
try{
String picPath = savePicPath + "chen.jpg";
File file = new File(picPath);
FileOutputStream os = new FileOutputStream(file);
//不建議用這句話，因為生產截圖偏大
//bg.compress(Bitmap.CompressFormat.PNG, 100, os_1);
bg.compress(Bitmap.CompressFormat.JPEG, 60, os);
bg.recycle();
os.flush();
os.close();
}catch (Exception e){
Log.e("screenShot","e=="+e);
}
}

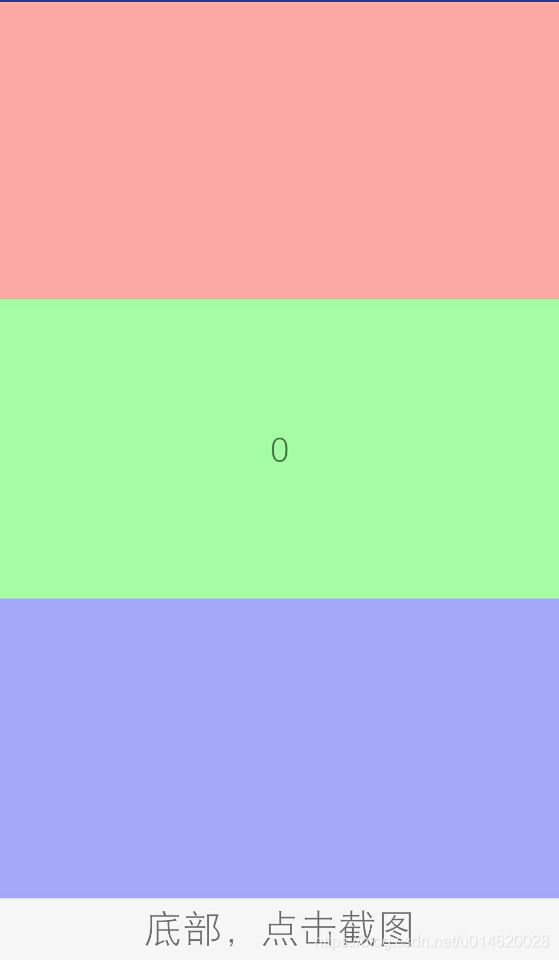

現在，我們去看看產生的截圖：
完美。經測試，反覆截圖，生成的都是實時的。實際Activity中顯示數值是多少，截圖圖中就是多少。
下面，我們需要生成海報了：
設計圖如下：
繪製文字，我們需要知道文字的基本東西：
更具體的，請看一位大神的部落格，我就是從那裡學來的。
好，現在，是建立海報方法。簡化了一下，只有一張圖片（剛才的截圖）和文字。其他的，根據需求自己計算就好。
/**
* 建立海報
*/
private void createPoster(Activity activity, Bitmap screenShot) {
try {
if (screenShot == null || screenShot.getByteCount() == 0) {
Toast.makeText(MainActivity.this, "圖片生成失敗", Toast.LENGTH_SHORT).show();
return;
}
int[] screenSize = getScreenSize(activity);
int sWidth = screenSize[0];
int sHeight = screenSize[1];
if (sWidth == 0 || sHeight == 0) {
Toast.makeText(MainActivity.this, "圖片生成失敗", Toast.LENGTH_SHORT).show();
return;
}
//初始化一個空白的bitmap，這個bitmap和螢幕一樣大
//這裡我說明一下，我們UI給的海報，是展示在手機上的，內容展示在海報中間。我就認為，海報和螢幕一樣大。
Bitmap bg = Bitmap.createBitmap(sWidth, sHeight, Bitmap.Config.ARGB_8888);
//初始化一個畫布，並制定畫布背景色
Canvas canvas = new Canvas(bg);
canvas.drawColor(0xfff6f6f6);
/**
* 要繪製的圖片，是截圖圖片中的哪一部分？
* 因為我們要把截圖全部繪製到海報上，所以，我們需要如下指定
*/
Rect shot_rt = new Rect(0, 0, screenShot.getWidth(), screenShot.getHeight());
// 指定圖片在螢幕（海報）上顯示的區域（位置）
//引數：左上右下。
//以下計算數值，按照原型圖來的。原型圖的寬高是：357dp*667dp
//第一步得到截圖，在海報中要展示的高度
int showPicH = (int) (sHeight * 450 / 667);
//根據bitmap的寬高比和上一步得到的高度，計算出截圖在海報中要展示的寬度
int showPicW = (int) (screenShot.getWidth() * showPicH / screenShot.getHeight());
//這個矩形，就是海報中展示截圖圖片的區域
Rect shot_dst = new Rect((sWidth - showPicW) / 2, (int) (sHeight * 42 / 667), sWidth - (sWidth - showPicW) / 2, (int) (sHeight * (42 + 450) / 667));
//把截圖bitmap：screenShot，中的shot_rt部分，繪製到畫布的shot_dst區域上
canvas.drawBitmap(screenShot, shot_rt, shot_dst, null);
//初始化畫筆
TextPaint textPaint = new TextPaint(Paint.ANTI_ALIAS_FLAG);
textPaint.setTextAlign(Paint.Align.CENTER);
textPaint.setColor(Color.RED);
//文字上坡度
float ascent;
//文字下坡度
float descent;
//偏移量
float textOffset;
//繪製“海報”二字
textPaint.setTextSize(50);
textPaint.setColor(0xff333333);
ascent = textPaint.ascent();
descent = textPaint.descent();
textOffset = (ascent + descent) / 2;
/**
* 繪製文字
* 說明：
* 座標系的方向是：向下，為Y軸正方向。
* 所以descent為正數，ascent為負數。(descent - ascent) / 2，就是整個文字的高度的一半，正數，單位是畫素。
* 要想文字座標的Y軸在目標位子，需要減去textOffset（偏移量）
*/
canvas.drawText("海報", sWidth / 2, (sHeight * (667-70) / 667) - (descent - ascent) / 2 - textOffset, textPaint);
Paint paint = new Paint(Paint.ANTI_ALIAS_FLAG);
paint.setColor(Color.BLACK);
paint.setStrokeWidth(3);
paint.setStyle(Paint.Style.STROKE);
//在文字目標位置，繪製一條線，用於輔助，觀察文字是否在目標位置居中
canvas.drawLine(0, (sHeight * (667-70) / 667) - (descent - ascent) / 2, sWidth, (sHeight * (667-70) / 667) - (descent - ascent) / 2, paint);
//最後，把海報bitmap存到本地
FileOutputStream os = new FileOutputStream(savePicPath + "poster.jpg");
ByteArrayOutputStream baos = new ByteArrayOutputStream();
bg.compress(Bitmap.CompressFormat.JPEG, 100, baos);
byte[] pictureByte = baos.toByteArray();
os.write(pictureByte, 0, pictureByte.length); // 寫入檔案
os.close(); // 關閉檔案輸出流
bg.recycle();
} catch (Exception e) {
e.printStackTrace();
}
}

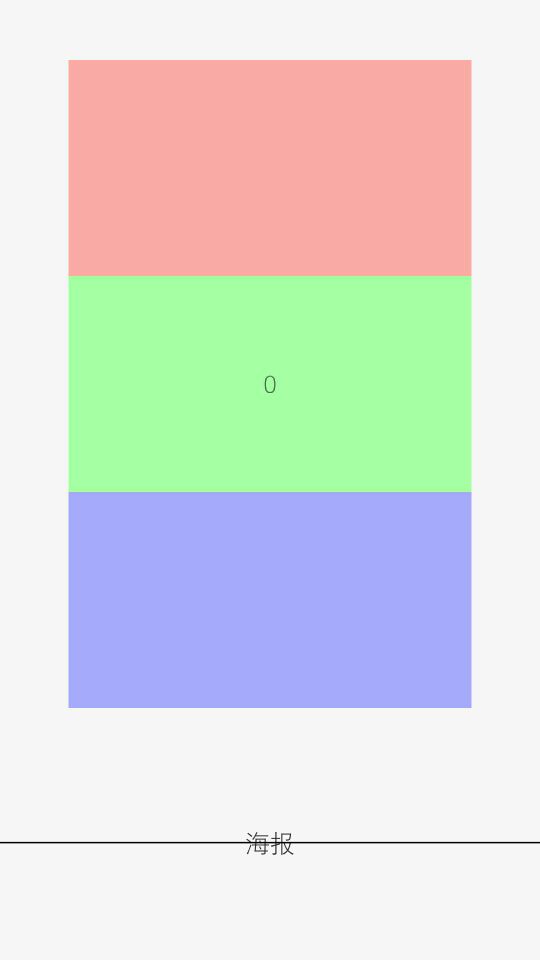

最後，讓我們看一下生成的海報：
需求完成！！！
最後，給個建議：如果海報中的東西越多，涉及到的計算會越多，生成速度也會越慢。開個子執行緒去生成，最後回撥一下。
