Altium 2018“生成gerber及貼片檔案”

詳細記錄生成【gerber檔案】、【鑽孔檔案】、【IPC網表輸出】​、【座標檔案輸出】、【裝配檔案】​。

然後對它們進行分類,形成兩個資料夾:一個是發給板廠的gerber檔案,一個是發給貼片廠的貼片檔案。​

===============================================================================================

​一、【gerber檔案】生成

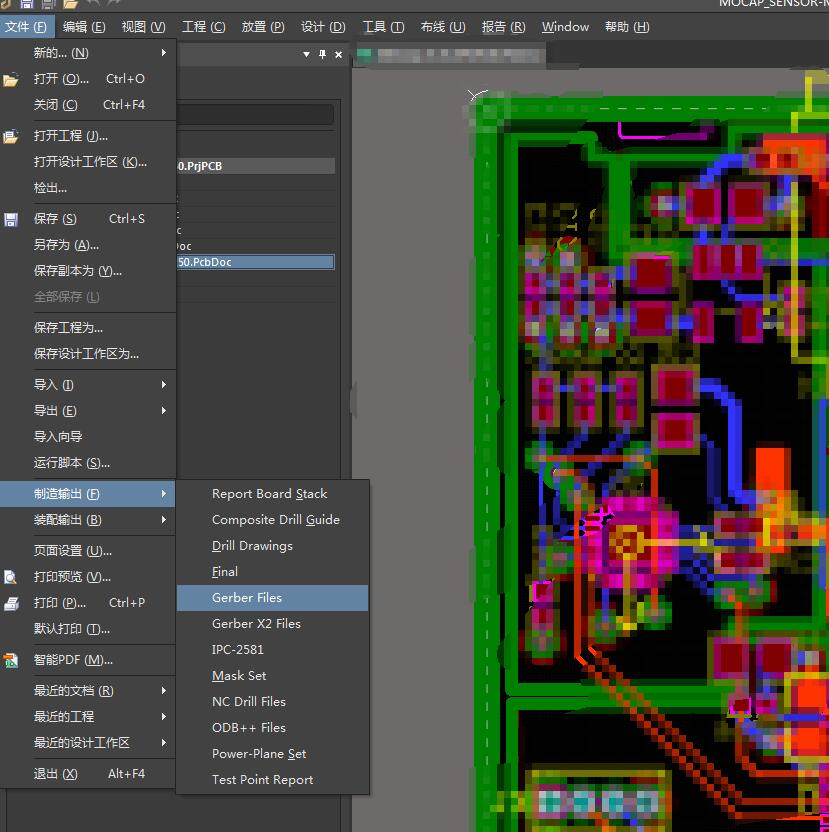

1.1、點選【檔案】--【製造輸出】--【Gerber Files】,如圖1

1.2、在彈出的對話方塊,【通用】設定。如圖2

1.3、【層】設定。【繪製層】--【選擇使用的】,【映象層】--【全部去掉】,如圖3、4

圖3

圖4

1.4、【鑽孔圖層設定】--【Drill Drawing Plots】和【Drill Guide Plots】的“輸出所有使用的鑽孔對”打勾,如圖5

圖5

1.5、【光圈】不設定,【高階】設定。在【膠片規則】對每一項最末位加一個0,增加顯示範圍,如圖6

圖6

1.6、為了在gerber圖旁邊生成鑽孔尺寸表,在PCB介面新增文字“.legend”,放置在【Drill Drawing】層,如圖7

圖7

1.7、重新生成gerber,最終得到gerber圖形,如圖8

圖8

=====================================================​

二、【鑽孔檔案】生成

2.1、點選【檔案】--【製造輸出】--【NC Drill Files】,如圖9

圖9

2.2、在彈出的對話方塊,使用預設設定,如圖10、11

圖10

圖11

2.3、成功生成NC鑽孔圖,如圖12

圖12

=====================================================

三、【IPC網表輸出】​

​3.1、點選【檔案】--【裝配輸出】--【Test Point Report】,如圖13

圖13

3.2、彈出的對話方塊【IPC-D-356A】勾選,其它使用預設選項,如圖14

圖14

3.3、生成了IPC網表文件,如圖15

圖15

=====================================================

四、【座標檔案輸出】

4.1、​​點選【檔案】--【裝配輸出】--【Assembly Drawings】,如圖16

圖16

4.2、在彈出的對話方塊使用預設設定,點選確定,如圖17

圖17​

=====================================================

五、【裝配檔案】

5.1、【檔案】--【智慧PDF】,彈出的對話方塊一路next,直到“層配置”介面。TOP Assembly和BOTTOM Assembly包含三個層:絲印層、板框層、阻焊層(注意:底面絲印層需要映象),如圖18

圖18

5.2、接5.1next彈出的介面使用預設設定,如圖19

圖19

5.3、最後生成PDF檔案,如圖20


圖20

PS:有的晶片管腳顯示粘連在了一起怎麼辦?

答:在​規則設定【快捷鍵D】--【快捷鍵R】,彈出的介面【Mask】中,外擴由4mil改成2mil,如圖21

圖21

重新生成裝配圖(智慧PDF),可以看到管腳不粘連,如圖22

圖22

=====================================================

六、【檔案分類】

6.1、對以上四類檔案進行整理,以上生成的所有檔案放置在“gerber”資料夾中,發給板廠進行生產,如圖23​

圖23

PS:

.GB(T)L         底(頂)面佈線層光繪

.GB(T)O        底(頂)面絲印層光繪

.GB(T)P        底(頂)面助焊層光繪

.GB(T)S        底(頂)面阻焊層光繪

​.GD1            鑽孔層光繪

.GG1            鑽孔引導層光繪

.GP1            負片1層光繪

.GP2​            負片2層光繪

6.2、拷貝.txt、.GBP、.GTP、裝配PDF檔案放置在“貼片”資料夾中,作為貼片生產加工,如圖24。



圖24

至此,生成gerber及貼片檔案至此結束。
