WebFlux+HTTP2連線測試

• 環境
• 程式碼
• 伺服器啟動
• 增加sslHandler

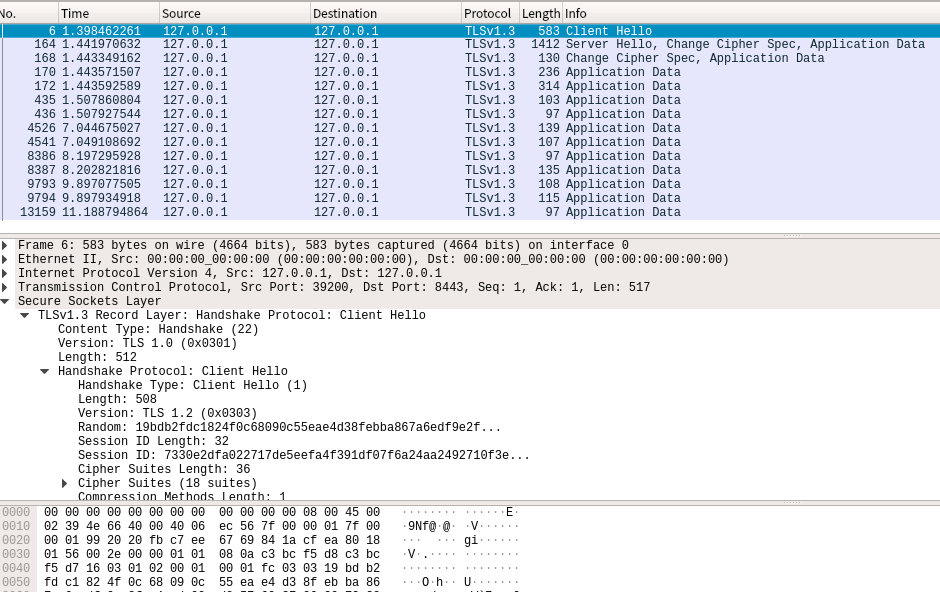

• 握手過程
• 請求處理

環境

JDK的最低版本是8
Ubuntu 18
Spring Boot 2.1.0.RELEASE
底層使用OpenSLL

程式碼

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</

artifactId>
        <version>2.1.0.RELEASE</version>
    </parent>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-webflux</artifactId>
            <exclusions

>
                <exclusion>
                    <groupId>io.netty</groupId>
                    <artifactId>netty-transport-native-epoll</artifactId>
                </exclusion>
            </exclusions>
        </dependency>

        <!-- https://mvnrepository.com/artifact/io.netty/netty-tcnative-boringssl-static -->


        <dependency>
            <groupId>io.netty</groupId>
            <artifactId>netty-tcnative-boringssl-static</artifactId>
            <version>2.0.19.Final</version>
        </dependency>
    </dependencies>

Http2App.java

@SpringBootApplication
public class Http2App {
    public static void main(String[] args) throws Exception {
        new SpringApplicationBuilder(Http2App.class)
                .web(WebApplicationType.REACTIVE)
                .run(args);
    }

}

伺服器啟動

reactor.netty.tcp.TcpServerBind類的bind方法初始化SSL環境。
通過reactor.netty.channel.BootstrapHandlers類的finalizeHandler方法繫結初始handler。

最重要的handler是io.netty.handler.ssl.SslHandler。
它的主要功能是提供對SSL、TLS和StartTLS支援：

• 開始握手
• 握手，一旦開始以後就是自動的
• 關閉SSL session（向對端傳送close_notify訊息），SSL session關閉以後就不可用了，你得增加新的
• 重新開始一個SSL session，你要先在ChannelPipeline裡刪除已經關閉的SslHandler。然後再插入一個帶有SSLEngine的SslHandler，然後開始握手
• 實現StartTLS。StartTLS一般分三步：
  • 客戶端傳送StartTLS請求
  • 伺服器傳送StartTLS響應
  • 客戶端開始SSL握手

伺服器啟動的時候，reactor.netty.http.server.HttpServerBind類apply方法，還完成了Http1OrH2Initializer的初始化工作。

				return BootstrapHandlers.updateConfiguration(b,
						NettyPipeline.HttpInitializer,
						new Http1OrH2Initializer(conf.decoder.maxInitialLineLength,
								conf.decoder.maxHeaderSize,
								conf.decoder.maxChunkSize,
								conf.decoder.validateHeaders,
								conf.decoder.initialBufferSize,
								conf.minCompressionSize,
								compressPredicate(conf.compressPredicate, conf.minCompressionSize),
								conf.forwarded,
								conf.cookieEncoder,
								conf.cookieDecoder));

註冊了reactor.netty.http.server.HttpServerBind$Http1OrH2Codec
Http1OrH2Codec最終註冊了流處理器Http2StreamBridgeHandler和Http2StreamFrameToHttpObjectCodec。

增加sslHandler

reactor.netty.tcp.SslProvider$SslSupportConsumer類的accept方法生成sslHandler

    sslHandler = sslProvider.getSslContext().newHandler(channel.alloc());

上面的方法，呼叫的是io.netty.handler.ssl.ReferenceCountedOpenSslContext類的下面的方法。其中，jdkCompatibilityMode是false

    @Override
    protected final SslHandler newHandler(ByteBufAllocator alloc, boolean startTls) {
        return new SslHandler(newEngine0(alloc, null, -1, false), startTls);
    }

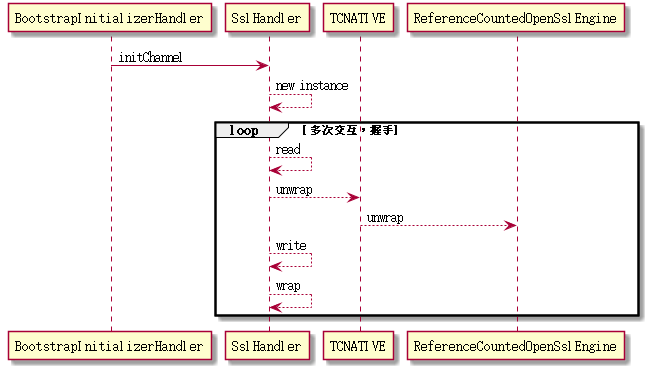

握手過程

具體的通訊過程，由OpenSSL負責。netty-tcnative-boringssl-static主要通過io.netty.internal.tcnative.SSL類完成原生呼叫。

握手成功，由reactor.netty.tcp.SslProvider$SslReadHandler類處理SslHandshakeCompletionEvent事件。

				if (handshake.isSuccess()) {
					ctx.fireChannelActive();
				}
				else {
					ctx.fireExceptionCaught(handshake.cause());
				}

執行reactor.netty.http.server.HttpServerBind$Http1OrH2Codec類的configurePipeline方法。

p.addLast(NettyPipeline.HttpCodec, http2MultiplexCodecBuilder.build());

請求處理

reactor.netty.http.server.Http2StreamBridgeHandler類的channelRead方法處理Http2HeadersFrame訊息。

reactor.netty.http.server.HttpToH2Operations類的onInboundNext方法，處理Http2DataFrame和Http2HeadersFrame訊息。
reactor.netty.http.server.HttpServerOperations類的onInboundNext方法處理HttpRequest和HttpContent訊息。
