Altium Designer 18 極座標的新增方法

如圖，要實現下圖所示的器件佈局效果，在Altium Designer軟體裡可以使用極座標的方法。

Altium Designer 18極座標設定方法如下：

方法一：

1.先把“柵格管理器”命令調出來，Altium Designer18中沒有將“柵格管理器”這一工具放到選單欄下，使用者需要手動新增進來。

（1）執行選單欄命令“檢視”→“工具欄”→“自定義”，開啟“Customizing PCB Editor”對話方塊。

（2）然後點選“新的”，新建一個命令。

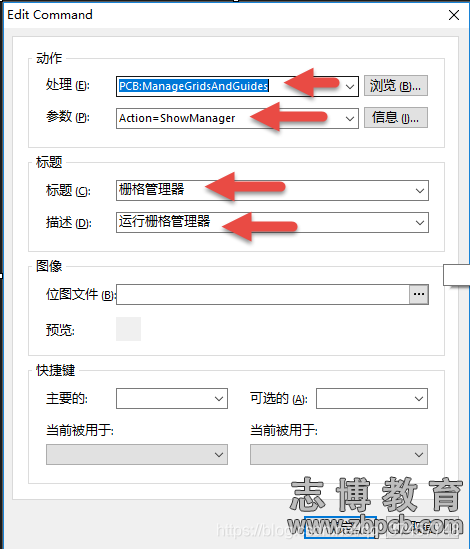

（3）（關鍵的一步）到低版本的Altium Designer軟體（在這裡我使用Altium Designer17軟體）中用同樣的方法開啟“Customizing PCB Editor”對話方塊，在工具選單欄中找到“柵格管理器”這一欄，點選編輯。

（6）得到目標指令後，相應的指令會存放在“Custon（定製的）”目錄下，這時候使用者可以點選該命令並按住滑鼠左鍵不鬆開，將指令拖到PCB編輯介面任意選單欄下。

PS：Altium Designer低版本的軟體中如果是可以直接執行“Grid Manager（柵格管理器）”的，可以跳過步驟1，直接從步驟2開始。

2.有了上面的柵格管理器以後就可以開始極座標的建立了。

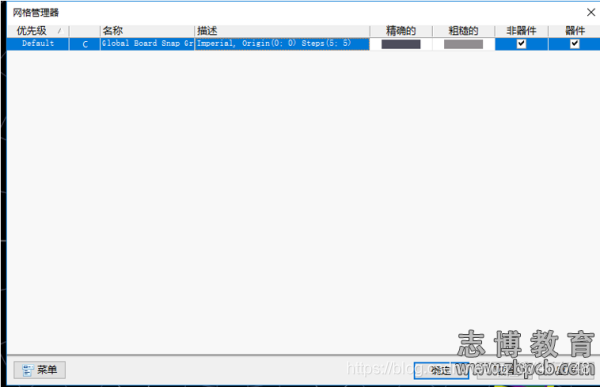

（1）找到柵格管理器(Grid Manager)選項，開啟會有如下的對話方塊彈出：

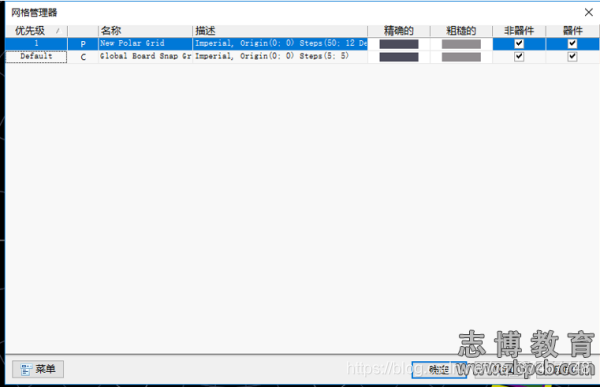

（3）雙擊如上圖中的藍色方框中的New polar Grid，進入極座標設定對話方塊（詳細設定說明如下圖所示，顏色設定可以任意。

PS:這裡需要說明下的是：角度步進值（Angular step）與倍增器（Multiplier）的乘積必須被終止角度（End Angle）整除，否則到時候效果裡面極座標半徑出現“不均等分”的現象

極座標原點，可以在第一步之前設定（我就是在第一步之前設定的，是暫時將pcb sheet的參考點作為了極座標的原點，也可以在下圖所示的那個選項中設定）

（4）設定完畢以後，點選“確定”，滑鼠左鍵點選PCB任意介面，完成極座標，效果如下圖所示：

方法二：

在“Properties”中找到“Grid Manager（柵格管理器）”，點選“Add”，選擇新增“Add Polar Grid（新增極座標）”，然後按照上面的步驟2繼續完成極座標的新增。


PS：因為AD18將柵格管理器這一欄移到了“Properties”中，所以方法二可以在“Properties”直接執行“Grid Manager（柵格管理器）”而省去了步驟1中新增柵格管理器的步驟。
