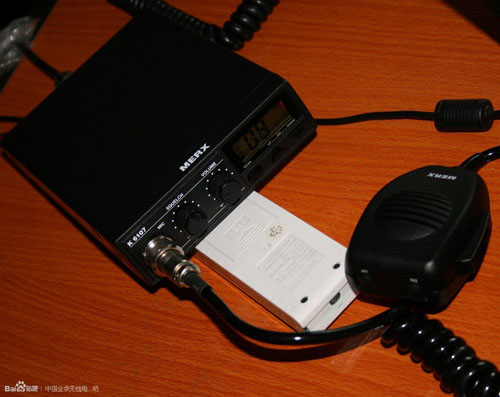

TB廢品價收了幾個CB機玩，多出來一個故障不明的壞機器，外殼很漂亮，一直想著可以把它改造成個儀器裝置什麼的；最開始想做個頻率合成的臺式FM電臺，但感覺似乎過了玩這個的時代又怕查水錶所以算了。。。。後來想來想去沒想到什麼好的點子，直到在數碼之家看帖子看到好多人在做T12白光烙鐵什麼的還有拆解快克高頻焊臺的：

http://bbs.mydigit.cn/read.php?tid=252516

http://bbs.mydigit.cn/read.php?tid=971682

花了一個晚上，翻帖研究了下原理髮現其實挺簡單的，於是準備做個自己的高頻焊臺，甚至想加入電動吸錫器的功能。

//****************************前言 end*********************************************//

基本原理：

熱電偶溫度檢測，mv級小訊號調理，經運放放大，電位器給定參考電壓，比較器構成開關控制，來控制固定的400kHz的CD4011振盪器做enable和disable（類似於簡單負反饋PWM），這個固定的400k斷續驅動了後面的高頻功率諧振迴路。


目標/Spec：

焊臺主機規格：

目前定的spec，烙鐵頭輸出90W最大工作功率，輸入滿載105W；50-600度溫度可調節，數碼顯示；10s快速加溫；手柄閒置檢測，休眠模式；手柄線短路保護，過功率保護；usb串列埠連PC發溫度資料實時記錄？，此外還內建吸氣泵，帶電動吸錫器功能，按鈕觸發可控。

手柄規格：

手柄就是類似官方的手柄，或市場上眾多與203/205H相容的高頻烙鐵手柄。渦流線圈，熱電偶和微振動開關；

方案選型：


1. 高頻功率級使用原剖析官方203H原始引數。功率MOSFET IRFP360引數為TO-247 400v 23A NMOS；Rdson=0.2R；Coss=550pF；trr=460nS；
與之引數相近的管子，正好選了我手頭有的一顆Megana MDF18N50，TO-247 500v 20A 0.22R；48nC，302pF，375nS；
//如果開掛作弊不差錢的話，infineon IPP50R299，TO-220 550v 23A 0.29R；23nC，110pF，260nS；

//400k對MOSFET驅動來說屬於偏高的頻率，預估開關損耗遠比導通損耗可觀，所以選用Coss和Trr較小的MOS在功耗上更有優勢；


2. 輸入電源，100W高效率隔離開關電源，QR模式的PWM晶片（為了電路簡單不要高PF），輸出50v (48v)和12v兩路；支援交流寬電壓輸入 universal AC mains；

3. pic16微控制器的PWM直接400kHz方波驅動圖騰柱（我在16MHz internal OSC的16F1507上實際測試可以發生的），再驅動mos；硬體PWM，配置發射後不管，不佔用微控制器執行資源。

4. 其他類比電路：防止溫感熱電偶線路異常斷路失控的功能（6M上拉電阻）；熱電偶訊號前級，為了使用15v單電壓供電的358這種街機運放，我綜合改進了他們的前級調理電路原理，做成了固定共模偏置電壓的方式（431基準用K擋電阻分壓出0.2v Voffset給的）；

5. 韌體：溫度檢測輸入對高頻加熱輸出進行PID控制，軟體實現恆溫；吸取論壇裡前輩的經驗，整個機頭和手柄的400kHz中頻加熱工作時對熱電偶感測長線干擾較大，為了抗干擾，熱電偶mv級訊號做分時檢測。溫度校準使用內部EEPROM引數方式，可重新整理，可儲存；

6. 面板顯示部分：液晶或OLED屏，乾脆用數碼管做顯示，佔用io口少；變色LED狀態指示，簡潔明瞭，紅色加熱，綠色待機。黃色休眠中

7. 高階功能：MCU韌體可重新整理，升級；可USB聯機到電腦，電腦軟體檢視溫度曲線。


//----------------------待定------------------------
外加一路吸錫器，電機驅動空氣泵產生負壓，儲氣罐保持壓力，由微控制器控制；應額外的12v電源擴流提供；

通過開關控制電磁閥進行吸錫操作。
//----------------------------------------------------




要買的東西：
-----------------
買Quick 203H 高頻手柄（電子市場找正版或者TB有仿版）


OLED屏或者是段碼LED顯示（黃綠色）；


直徑3mm三色LED；


功率磁環，紅灰磁環34x10mm（他們說的紅灰環，其實是D類音訊功放輸出級用的鐵粉芯，原廠設計用這個而不用體積小的鐵矽鋁估計是考慮到這個用量大搭順風車的價格因素）


可摺疊腳位，儀器墊腳；


微型電動吸氣泵（直流12v）；


高壓氣管；


舊吸錫器（筒式）；
---------------------------------------


PIC16F1507
PWM配置
T2CON= 0b00000100;
PR2=0x09;


4(PR2+1)=40;
20=0b10100=(PWM1DCH):(PWM1DCL<7:6>)=(0x05:0x00)

-------------------------------------------

諧振功率級部分，電路比較簡單，但是幾個LC引數很關鍵，尤其是C10 C7 C9 L2，以及手柄本身的等效電感（含線纜寄生引數，最好是LCR表實測）；

下面是400kHz功率級的LTSpice模擬圖，按原始電路設計的理想引數：
