drawpoly

laya.display.Graphics 類的 drawpoly() 方法可以實現繪製三角形、多邊形以及根據指定的路徑資料繪製出圖案。

/**
 * 繪製多邊形。
 * @param x                     開始繪製的 X 軸位置。
 * @param y                     開始繪製的 Y 軸位置。
 * @param points        多邊形的點集合。
 * @param fillColor     填充顏色，或者填充繪圖的漸變物件。

 * @param lineColor     （可選,預設為 Null）邊框顏色，或者填充繪圖的漸變物件。
 * @param lineWidth     （可選,預設為1）邊框寬度。
 */
drawPoly(x: number, y: number, points: Array<any>, fillColor: any, lineColor?: any, lineWidth?: number): DrawPolyCmd;

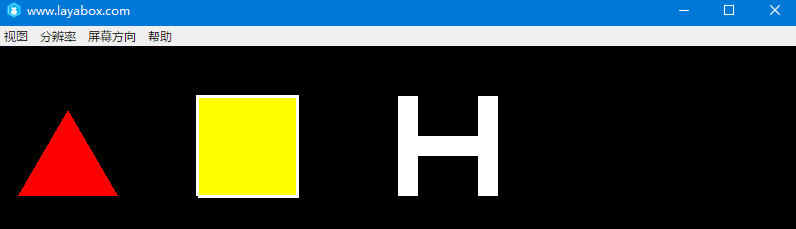

多邊形繪製

//使用立即執行函式方式
(function(){
    //初始化舞臺,設定大小,當瀏覽器不支援 WebGL 時自動切換為 Canvas,
    Laya.init(1334, 750,Laya.WebGL);
    let sp = new Laya.Sprite();
    //可以先新增精靈，後設置精靈
    Laya.stage.addChild(sp);

    showTriangle();
    showSquare();
    showH();

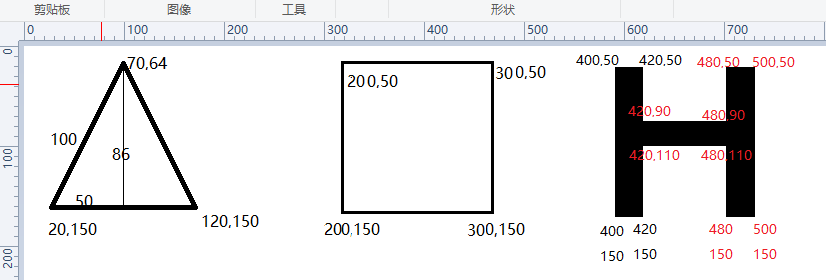

    //繪製一個等邊三角形
    function showTriangle(){
        //三角形的三個點(20,150)、(70,64)、(120,150)
        let arr = [20,150,70,64,120,150];

        //直接使用 Sprite 的 grapahics 屬性獲取 Graphics(繪圖)物件進行繪製，使用紅色填充三角形
        sp.graphics.drawPoly(100,100,arr,"#f00");
    }

    //繪製一個正方形
    function showSquare(){
        //正方形的四個頂點座標(200,150)、(200,50)、(300,50)、(300,150)，可見邊長為 100px
        //注意頂點的順序如同畫筆繪圖的順序，必須按順時針或者逆時針，不能錯亂
        let arr = [200,150,200,50,300,50,300,150];
        sp.graphics.drawPoly(100,100,arr,"#ff0","#fff",3);
    }

    //繪製一個 H 形狀的圖案
    function showH(){
        //多邊形頂點必須按順序排列
        let arr = [400,150,400,50,420,50,420,90,480,90,480,50,500,50,500,150,480,150,480,110,420,110,420,150];
        sp.graphics.drawPoly(100,100,arr,"#fff");
    }
})();


官網 說 drawPoly 方法的第三位引數(arr)中所有的座標都是相對起點 x,y 座標的，但是本文 LayaAir2.0.0bea5 版本親測，影象座標並沒有相對起點，而是直接相對原點(0,0)。

drawRect  矩形繪製

laya.display.Graphics 類的 drawRect() 方法用於繪製向量矩形。上面可以看到 drawPoly 也是可以繪製矩形的。

/**
 * 繪製矩形。
 * @param x             開始繪製的 X 軸位置。
 * @param y             開始繪製的 Y 軸位置。
 * @param width         矩形寬度。
 * @param height        矩形高度。
 * @param fillColor     填充顏色，或者填充繪圖的漸變物件。

 * @param lineColor     （可選，預設為null）邊框顏色，或者填充繪圖的漸變物件。
 * @param lineWidth     （可選，預設為1px）邊框寬度。
 */
drawRect(x: number, y: number, width: number, height: number, fillColor: any, lineColor?: any, lineWidth?: number): DrawRectCmd;

//使用立即執行函式方式
(function(){
    //初始化舞臺,設定大小,當瀏覽器不支援 WebGL 時自動切換為 Canvas,
    Laya.init(1334, 750,Laya.WebGL);
    let sp = new Laya.Sprite();
    //可以先新增精靈，後設置精靈
    Laya.stage.addChild(sp);

    showRect();
    showRect2();

    //繪製一個矩形------drawRect 方式
    function showRect(){
        //直接使用 Sprite 的 grapahics 屬性獲取 Graphics(繪圖)物件進行繪製，使用紅色填充三角形
        sp.graphics.drawRect(20,20,200,100,"#ff0","#fff",3);

    }

    //繪製一個矩形---drawPoly 方式
    function showRect2(){
        let arr = [300,120,300,20,500,20,500,120];
        sp.graphics.drawPoly(0,0,arr,"#ff0","#fff",3);
    }
})();

drawPath 路徑繪製

laya.display.Graphics 類的 drawPath() 方法可以根據路徑繪製向量圖形，包括矩形和圓角矩形等。可以代替上面的 drawPoly與 drawRect方法。

 /**
 * 繪製路徑。
 * @param x             開始繪製的 X 軸位置。
 * @param y             開始繪製的 Y 軸位置。
 * @param paths 路徑集合，路徑支援以下格式：[["moveTo",x,y],["lineTo",x,y],["arcTo",x1,y1,x2,y2,r],["closePath"]]。
 * @param brush （可選,，預設為null）刷子定義，支援以下設定{fillStyle}
 * @param pen   （可選,預設為null）畫筆定義，支援以下設定{strokeStyle,lineWidth,lineJoin,lineCap,miterLimit}
 */
drawPath(x: number, y: number, paths: Array<any>, brush?: any, pen?: any): DrawPathCmd;

引數 paths 是一個數組，其中的元素也是子陣列：

["moveTo", x, y]：指定繪製路徑的起始點

["lineTo", x, y]：繪製一條水平直線、

["arcTo", p1.x, p1.y, p2.x, p2.y, r]：繪製弧線，繪製曲線時使用

["closePath"]：/閉合路徑

引數 brush 是一個 json ：fillStyle 表示圖形填充的顏色

引數 pen 是一個 json：樣式用於描邊

繪製直角矩形

同樣先繪製一個矩形即可掌握它的用法，

//使用立即執行函式方式
(function(){
    //初始化舞臺,設定大小,當瀏覽器不支援 WebGL 時自動切換為 Canvas,
    Laya.init(1334, 750,Laya.WebGL);
    let sp = new Laya.Sprite();
    //可以先新增精靈，後設置精靈
    Laya.stage.addChild(sp);

    showRect();

    //繪製一個矩形------drawPath 方式
    function showRect(){
        //直接使用 Sprite 的 grapahics 屬性獲取 Graphics(繪圖)物件進行繪製，使用紅色填充三角形

        //LayaAir2.0.0beta5實測集合中的座標都是相對起點座標(x,y)
        let arr = [
            ["moveTo",20,20],//畫筆移動到矩形的左上點
            ["lineTo",220,20],//畫筆畫到矩形右上角
            ["lineTo",220,120],//再畫到右下角
            ["lineTo",20,120],//再畫到左下角
            ["closePath"]//閉合路徑
        ];

        //arr中的座標都是相對起點座標，第四個引數為填充樣式，第五個為描邊樣式，都採用json格式
        sp.graphics.drawPath(20,10,arr,{"fillStyle":"#f00"});
    }
})();

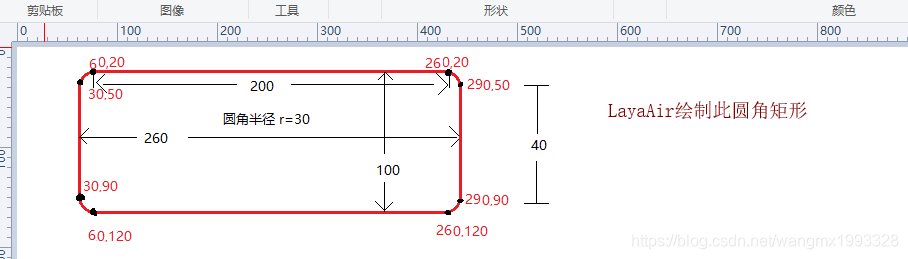

繪製圓角矩形

drwaPath 方法不僅可以繪製多邊形，也可以繪製弧線，具體的操作需要三步：

1、指定繪製路徑的起始點 ["moveTo", x, y]，如 ["moveTo", 50, 50]

2、繪製一條水平直線 ["lineTo", x, y]，如 ["lineTo", 150, 50]

3、繪製弧線 ["arcTo", p1.x, p1.y, p2.x, p2.y, r]，如 ["arcTo", 200, 50, 200, 100, 50]

簡單的理解就是圓角半徑 r 的值為多大，則端點1、端點2相應的座標也加上 r 即可。

畫筆的起始點必須存在，但是繪製直線的 lineTo 可以去掉，如果["lineTo", 150, 50] 被註釋掉，那麼arcTo繪製弧線的時候，會視起始點為當前端點，arcTo找不到 lineTo 繪製的直線時，會自動新增一條由起始點到弧線起點的直線，因此，繪製圓角矩形時，lineTo可以省略。

更多詳細理論可以參考官網：https://ldc.layabox.com/doc/?nav=zh-js-1-4-5

//使用立即執行函式方式
(function(){
    //初始化舞臺,設定大小,當瀏覽器不支援 WebGL 時自動切換為 Canvas,
    Laya.init(1334, 750,Laya.WebGL);
    let sp = new Laya.Sprite();
    //可以先新增精靈，後設置精靈
    Laya.stage.addChild(sp);

    showRect();

    //繪製一個圓角矩形------drawPath 方式
    function showRect(){
        //直接使用 Sprite 的 grapahics 屬性獲取 Graphics(繪圖)物件進行繪製，使用紅色填充三角形

        //LayaAir2.0.0beta5實測集合中的座標都是相對起點座標(x,y)
        let arr = [
            ["moveTo",60,20],//畫筆移動到矩形的左上點
            ["lineTo",260,20],//畫到右上角
            ["arcTo",290,20,290,50,30],//設定圓角，半徑為30
            ["lineTo",290,90],//畫到右下角
            ["arcTo",290,120,260,120,30],//設定圓角，半徑為30，後面依次類推
            ["lineTo",60,120],//
            ["arcTo",30,120,30,90,30],
            ["lineTo",30,50],
            ["arcTo",30,20,60,20,30],
            ["closePath"]//閉合路徑
        ];

        //arr中的座標都是相對起點座標，第四個引數為填充樣式，第五個為描邊樣式，都採用json格式
        // sp.graphics.drawPath(20,10,arr,{"fillStyle":"#f00"},{"strokeStyle":"#ffffff","lineWidth":"5"});
        sp.graphics.drawPath(20,10,arr,{"fillStyle":"#f00"});
    }
})();

官網地址：https://ldc.layabox.com/doc/?nav=zh-js-1-4-5
