在使用PADS Layout進行PCB設計時，為了便於檢視，都會給每個層設定不同的顏色。在PADS中頂層（top）預設為藍色，底層（bottom）預設為紅色，這個和Altium Designer中的預設顏色是相反的。每層都包含許多器件、走線、銅箔等等，也可以分別為這些元素設定顏色，這樣容易區分。

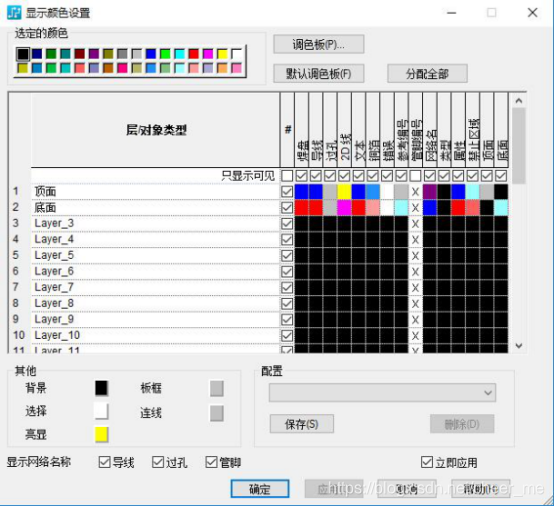

點選“設定”-->“顯示顏色”，或者使用快捷鍵Ctrl+Alt+C，就會彈出顏色設定視窗，如下圖所示：

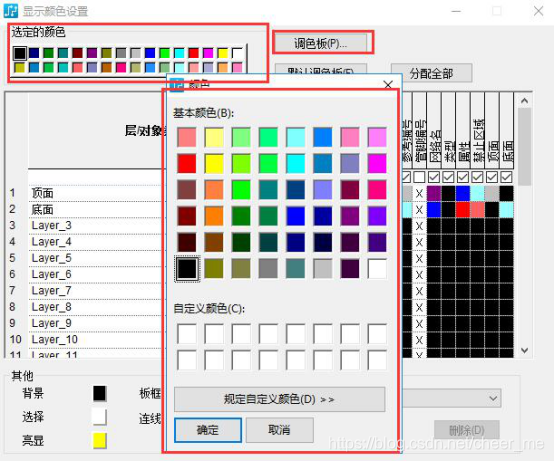

可以在左上角“選定的顏色”中選擇各種顏色，如果沒有自己想要的顏色，可以點選“調色盤...”，也可以在調色盤中自定義顏色，如下圖所示：

使用“調色盤...”修改過顏色之後，如果需要恢復到原來預設的顏色，可以點選“預設調色盤”，如下圖所示：

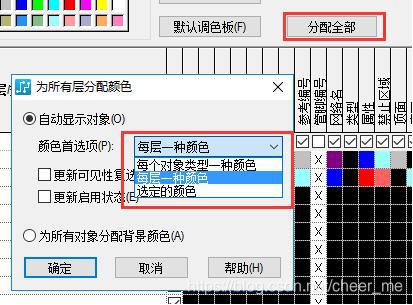

點選“分配全部”可以自動為每一層或每個型別分配不同的顏色，我們一般不會使用這個功能，如下圖所示：

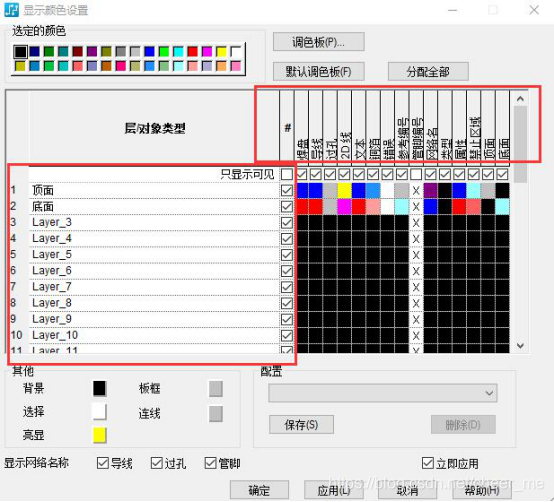

中間就是顏色分配矩陣，行表示哪一層，列表示每層中的物件型別，如下圖所示：

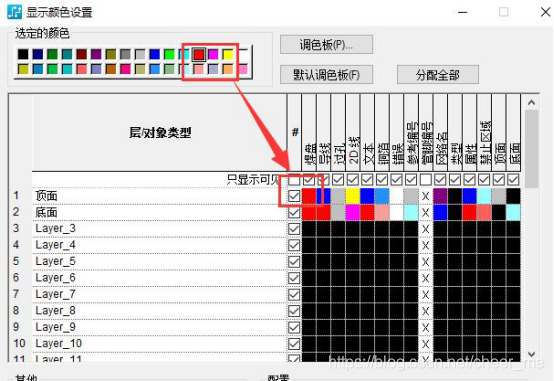

分配顏色的方式為點選“選定的顏色”中的某個顏色，然後在顏色分配矩陣中對應的地方點選一下即可，比如我們設定頂面的焊盤顏色為紅色，如下圖所示：

左下角的其他選項中，分別為背景的顏色（預設黑色），選中時的顏色（預設白色），亮顯時的顏色（預設黃色），板框的顏色（預設灰色），飛線的顏色（預設灰色），如下圖所示：

“顯示網路名稱”選項是否在型別上顯示網路名，這些型別有導線、過孔、管腳，如下圖所示：

“配置”選項中，可以選擇已經報錯的顏色設定，如果想把自己設定的顏色儲存起來，可以點選儲存，下次就可以直接匯入使用。“立即應用”選項如果勾選上，則前面做的修改可以立即在PCB板中看到效果，如下圖所示：

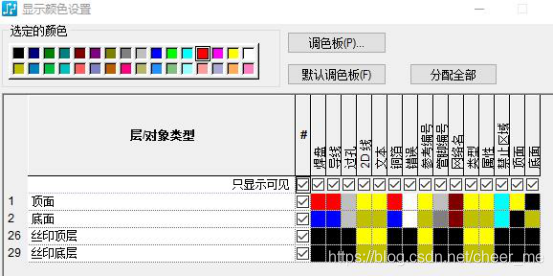

以上就是設定顏色的方法，只需要設定自己使用到的層就可以了，比如兩層板為頂層、底層、絲印頂層、絲印底層，一般這四個層設定一下即可。由於我以前使用的是Altium Designer，所以還是習慣頂層為紅色，底層為藍色，絲印頂層為黃色，絲印底層為暗黃色，如下圖所示：

匯入以前自己儲存的顏色配置檔案，需要將顏色配置檔案拷貝到PADS軟體預設的路徑中，拷貝進去之後，在“配置”中即可看到自己的配置檔案，如下圖所示：

需要注意的是，如果匯入以前自己設計的顏色配置檔案，那麼層的名稱要對應（中文對應中文，英文對應英文）。對於PADS Layout顏色設定有任何疑問可以在下方給我留言。

以上是2層板的顏色設定步驟，對於多層板的顏色設定也是類似的，常用的2層板和4層板的顏色設定可以
