如何利用UltraLibrarian生成Altium designer 器件封裝?

**

利用UltraLibrarian生成Altium designer的晶片原理圖封裝、PCB封裝操作步驟如下:

**

本篇以德州儀器(TI)的晶片UCD9248晶片來演示如何生成該晶片的原理圖封裝和PCB封裝。
第一步,百度搜索TI,如下圖1所示:

在這裡插入圖片描述
圖1:百度搜索TI
第二步,開啟其官網,搜尋UCD9248,如圖2所示:
在這裡插入圖片描述
圖2:官網搜尋UCD9248
第三步,搜尋完UCD9248,會彈出如圖3所示介面,預設是“全部”分類,這裡選擇“產品”分類,會出現UCD9248的產品連結並點選:
在這裡插入圖片描述
圖3: UCD9248產品連結

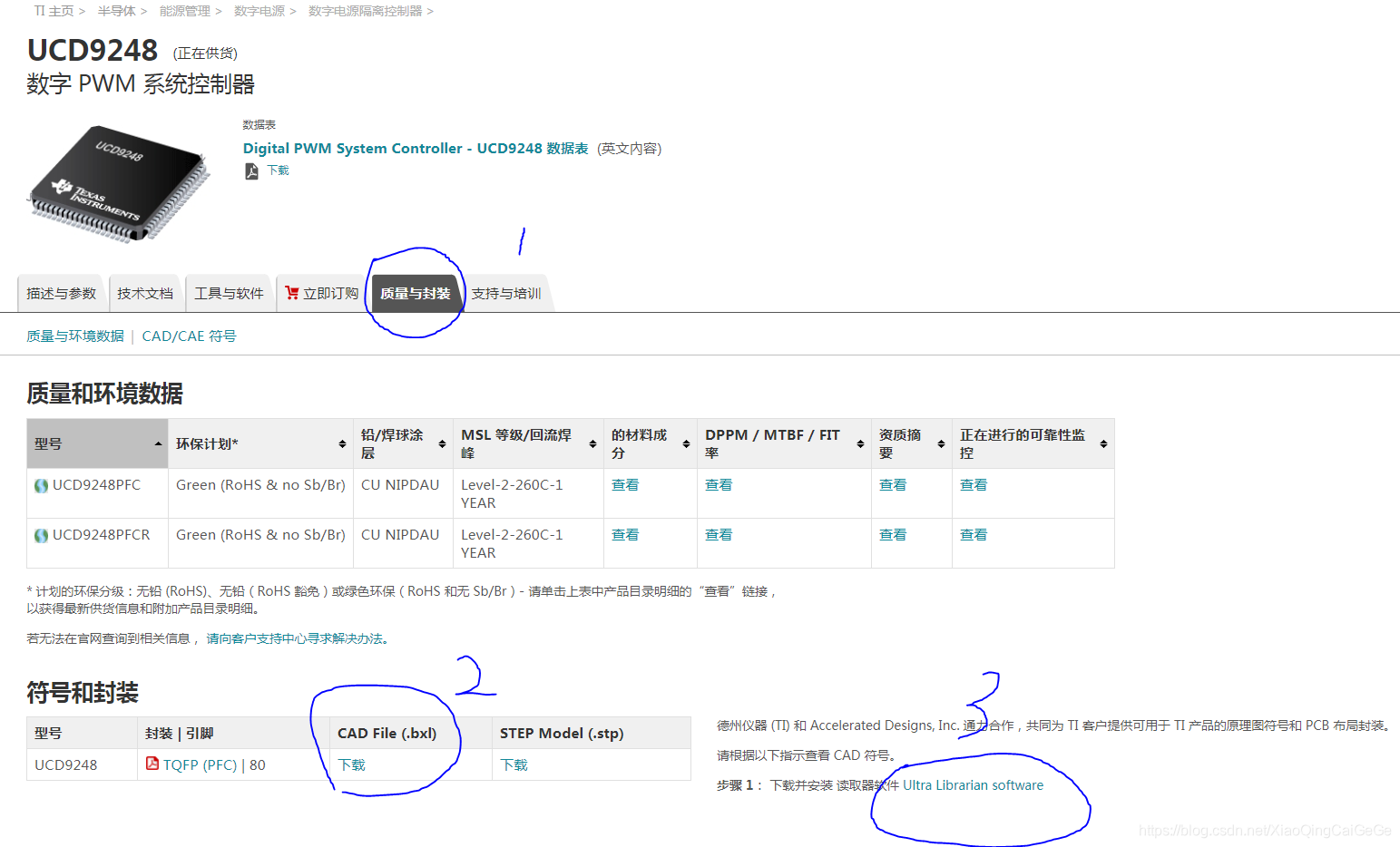

第四步,UCD9248產品介面如圖4所示,點選“質量與封裝”選項後,頁面最下方會出現 “符號和封裝”選項,點選“CAD File(.bxl)”下的“下載”選項即可,如果電腦上沒有ultra Librarian 軟體,需要先在標記3出點擊下載安裝。


在這裡插入圖片描述
圖4: UCD9248封裝檔案下載

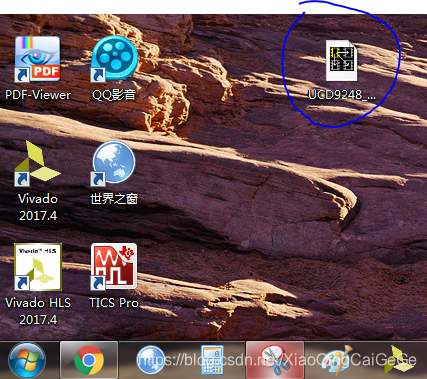

第五步,假設我們已經安裝完了ultra Librarian 軟體,找到剛才下載的“CAD File(.bxl)”,本人的預設下載在桌面,如圖5所示:
在這裡插入圖片描述
圖5: 已下載的UCD9248封裝檔案

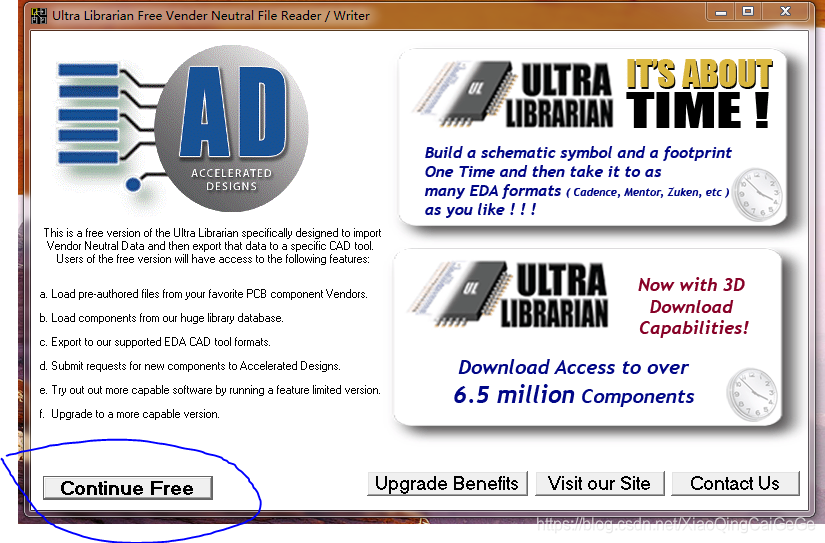

第六步,雙擊開啟該檔案,會出現如圖6所示的介面,此時點選continue free:
在這裡插入圖片描述
圖6:ultra Librarian啟動介面

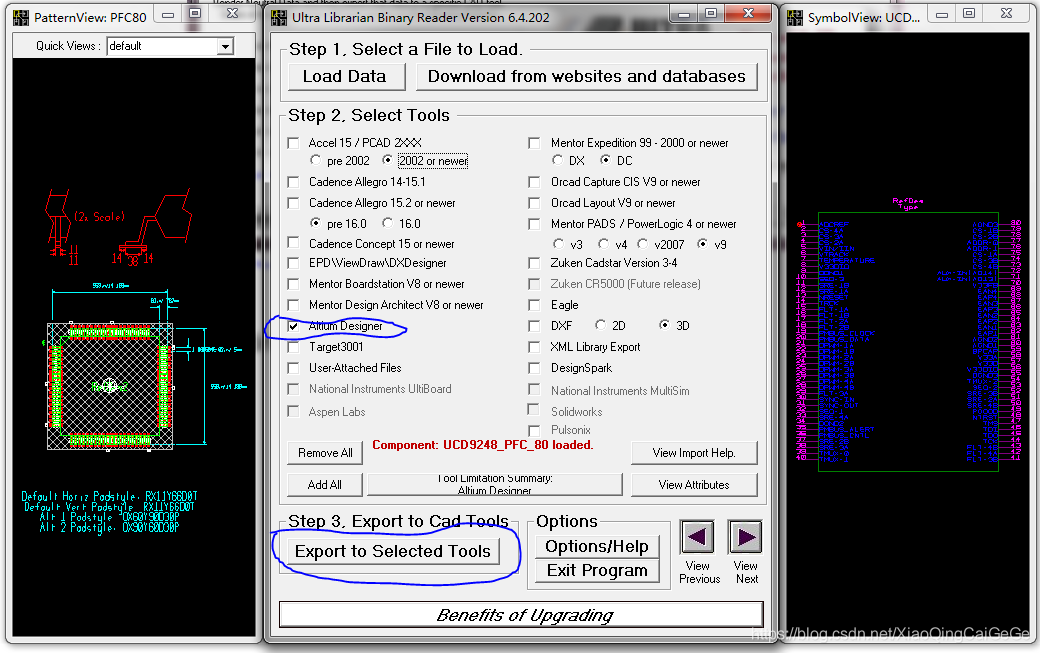

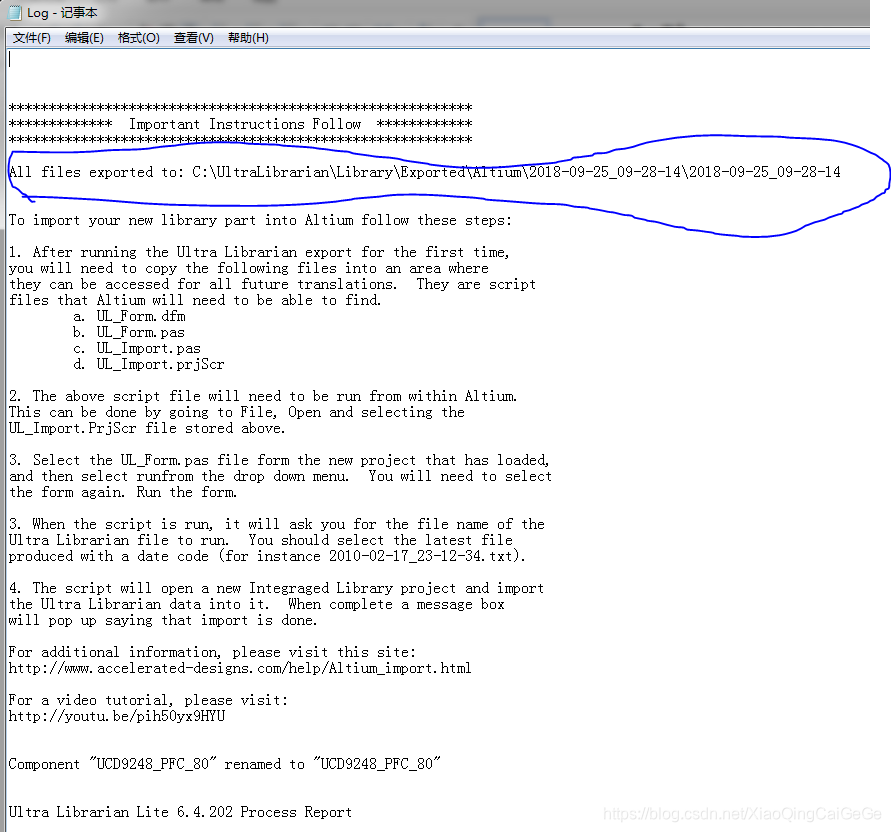

第七步,點選continue free 按鈕後,出現如圖7所示介面,勾選Altium Designer選項,並點選“Export to Selected Tools”,之後會彈出一個txt檔案,該檔案會告訴我們封裝的輸出檔案在哪個地方,如入7_1所示:

在這裡插入圖片描述
圖7:ultra Librarian操作介面
在這裡插入圖片描述
圖7_1:ultra Librarian輸出封裝的說明文件介面

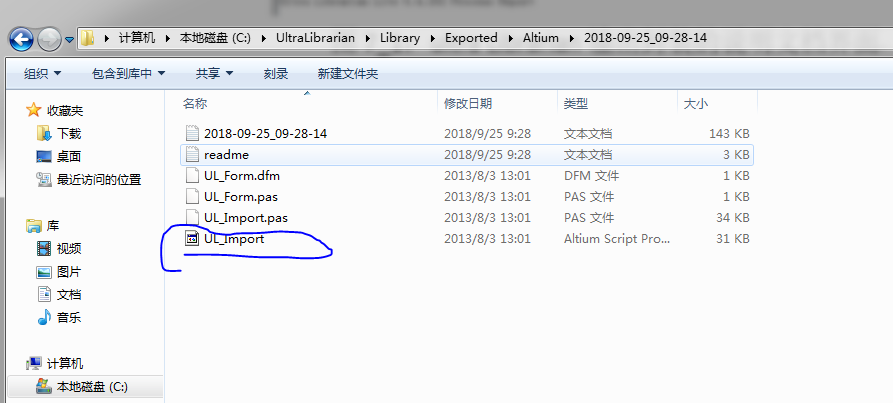

第八步,根據txt檔案提示的地址找到輸出檔案的目錄,如圖8所示:
在這裡插入圖片描述
圖8:ultra Librarian輸出檔案目錄
第九步,雙擊UL_Import檔案,該檔案在Altium designer開啟後如圖9所示:
在這裡插入圖片描述
圖9:Altium designer介面

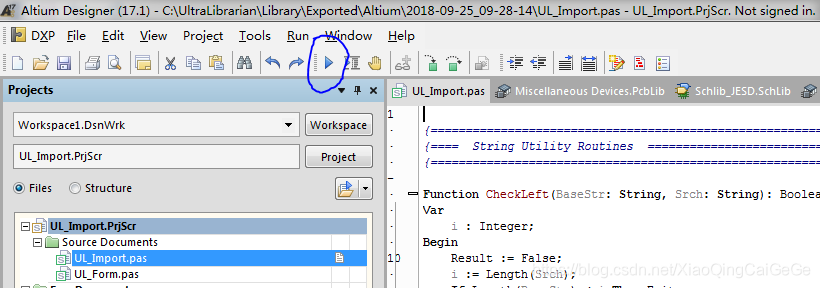

第十步,雙擊Altium designer左側介面的UL_Import.pss檔案,會出現如圖10的介面,點選介面上方的“run current script”:
在這裡插入圖片描述
圖10:執行UL_Import.pas檔案

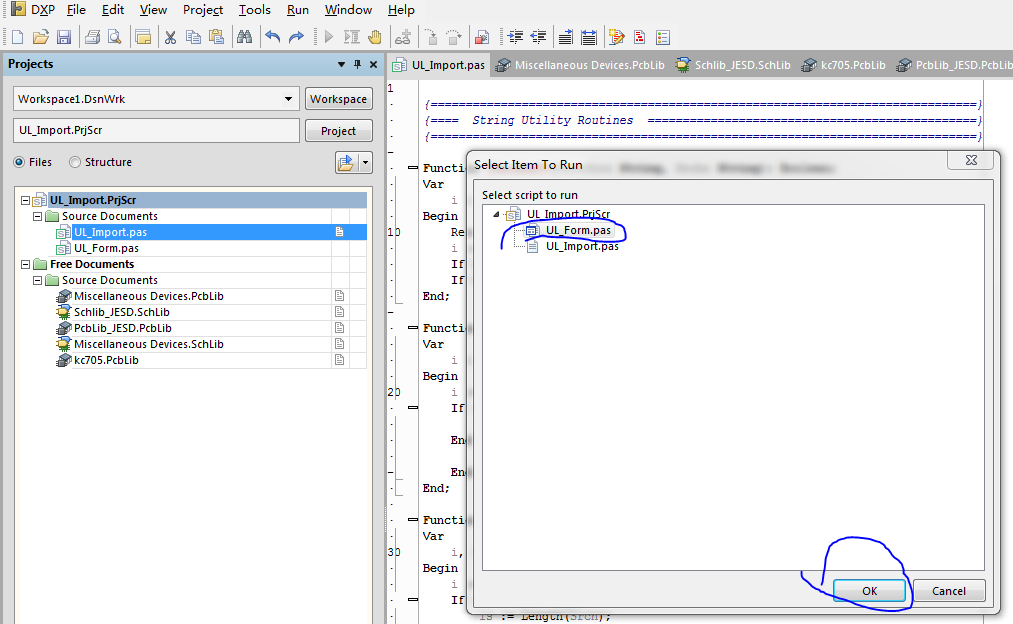

第十一步,點選介面上方的“run current script”後,會出現如圖11的介面,此時選擇UL_Form.pas檔案,並點選OK。


在這裡插入圖片描述
圖11:執行UL_Form.pas檔案

第十二步,點選ok後,會出現如圖12的介面,該介面要求載入一個txt檔案,該txt檔案就在第7步所在的輸出檔案目錄中,名稱以日期為名,點選 “File”載入該檔案。
在這裡插入圖片描述
圖12:載入txt檔案
第十三步,載入txt檔案完成後,如圖13所示,點選“Start Import”:
在這裡插入圖片描述
圖13:Start Import
第十四步,點選完“Start Import”後,altium designer會輸出原理圖封裝和PCB封裝,並在該軟體左側工程欄裡出現,如圖14所示,該封裝檔案也是預設儲存在步驟7所在的目錄。
在這裡插入圖片描述
圖14:輸出原理圖和PCB封裝
至此,我們就得到該晶片的封裝。另外,在這裡有個需要注意的地方,雙擊左側工程欄的該原理圖或者pcb封裝檔案,可能開啟是空檔案,這應該是軟體的bug,本人經常碰到,只需要把該工程關閉後,再到該檔案目錄下找到該整合庫檔案或者原理圖、PCB庫檔案再開啟就會有了。如圖15為最後的封裝檔案和目錄:
在這裡插入圖片描述
圖15_1:原理圖封裝
在這裡插入圖片描述
圖15_2:PCB封裝
在這裡插入圖片描述
圖15_3:整合庫、原理圖封裝、PCB封裝所在目錄
